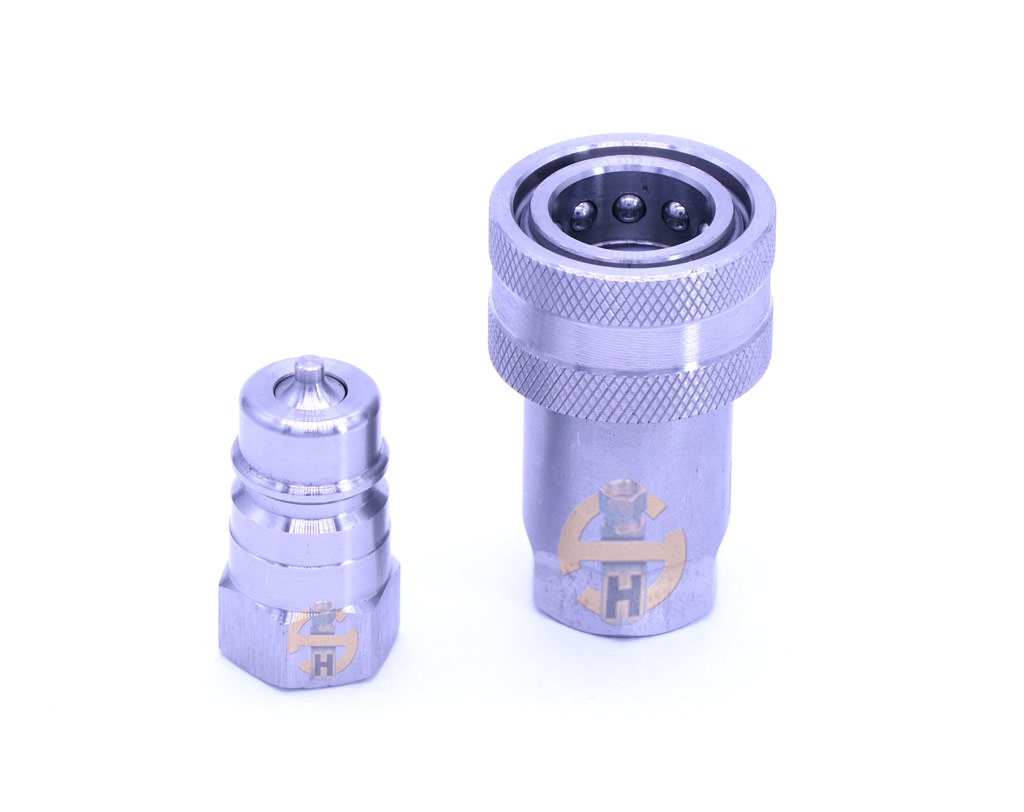

کوپلینگ هیدرولیک آهنی فاپرکو

برای مشاهده قیمت وارد حساب کاربری شوید

مقایسه
افزودن به علاقه مندی
شناسه محصول: نامعلوم دسته: کوپلینگ, کوپلینگ آهنی برچسب: کوپلینگ آهنی, کوپلینگ اتصال سریع, کوپلینگ فاپرکو, کوپلینگ هیدرولیک
اشتراک گذاری:
  • توضیحات
  • نظرات (0)
توضیحات

معرفی و کاربرد کوپلینگ هیدرولیک

کوپلینگ هیدرولیک 350 باری فاپرکو در انواع ماشین ها و تجهیزات در تمام صنایع بزرگ استفاده می شود. از آنها در ساخت هیدرولیک و خطوط مونتاژ ، سیستم های آب و فاضلاب، پالایشگاه های نفت و هیدرولیک محل ساخت و ساز استفاده می شود. کوپلینگ‌های سریع هیدرولیک  به گونه‌ای طراحی شده‌اند که اتصالات مطمئن و بدون نشتی را برای تقریباً هر برنامه‌ای ارائه می‌کنند. با ارائه گسترده ای از اندازه های موجود، ما گسترده ترین طیف مواد درجه یک، سبک شیر، درجه بندی فشار و پورت های انتهایی را در بازار داریم. محصولات قطع سریع هیدرولیک ما راه حل نهایی اتصال را برای کاربردهای هیدرولیک سخت ارائه می دهند و آنها را به انتخاب شماره یک در طیف متنوعی از برنامه ها تبدیل می کند. در نتیجه، کوپلینگ های هیدرولیک ما برای استفاده در بسیاری از بازارهای صنعتی بزرگ امروزی مورد اعتماد هستند.

هر آنچه باید از کوپلینگ هیدرولیک بدانید

انتخاب نادرست یا استفاده نادرست از شیلنگ‌ها، لوله‌ها، اتصالات و مجموعه‌ها می‌تواند باعث خرابی، آسیب شخصی یا آسیب به اموال شود. درک مجموعه شیلنگ و پیروی از دستورالعمل های نصب ارائه شده توسط سازندگان، این خطرات را کاهش می دهد.

مهندسانی که به دنبال تعیین کوپلینگ شیلنگ هستند باید علاوه بر اندازه صحیح، چند نکته را نیز در نظر بگیرند. آیا کوپلینگ ها دوباره استفاده خواهند شد یا دائمی؟ آیا برای جلوگیری از قطع غیر ارادی به مکانیزم قفلی نیاز دارد؟ آیا عمل با یک دست لازم است؟

کوپلینگ ها می توانند دو نوع باشند: دائمی و قابل استفاده مجدد یا قابل اتصال در میدان. کوپلینگ‌های دائمی معمولاً قابل اعتمادتر، آسان‌تر و سریع‌تر از کوپلینگ‌های قابل اتصال میدانی هستند، که باعث می‌شود آنها به طور گسترده در صنعت استفاده شوند.

برای قرار دادن یک کوپلینگ دائمی روی شیلنگ، تجهیزات پرس کردن  مورد نیاز است. کوپلینگ های دائمی را می توان از پیش مونتاژ کرد، (یک تکه)، با یک فرول به طور دائم به ساقه متصل شود.

شیلنگ های فشار بالاتر از کوپلینگ های قابل اتصال میدانی (که قابل استفاده مجدد نیز نامیده می شوند) و همچنین کوپلینگ های دائمی استفاده می کنند. کوپلینگ های قابل اتصال درست روی شیلنگ فقط با استفاده از یک آچار و یک گیره قرار می گیرند. تجهیزات خاصی مورد نیاز نیست. اگرچه مفید هستند، اما هزینه بیشتری نسبت به کوپلینگ های دائمی دارند و زمان بیشتری را برای اتصال نیاز دارند.

امروزه سه نوع از رابط های کوپلینگ رایج در هیدرولیک استفاده می شود: رابط رزوه ، زاویه جفت و حلقه است.

انواع رزوه در کوپلینگ شیلنگ هیدرولیک

کوپلینگ های رزوه ای دو نوع رزوه دارند: نر (نخ های بیرونی) و مادگی (رزوه های داخلی). هنگامی که رزوه های نر و ماده به یکدیگر پیچ می شوند، کوپلینگ های زاویه ای جفت شده یک مهر و موم تشکیل می دهند. دو نوع مهر و موم زاویه ای جفت شده SAE 45 درجه و JIC 37 درجه هستند، اما موارد دیگری نیز وجود دارد. مهر و موم NPSM یک زاویه جفت شده است.

کوپلینگ های با نشیمنگاه های زاویه دار برای آب بندی دارای رزوه های مستقیم یا موازی هستند. خود رزوه ها مانند رزوه های مخروطی مایعات را آب بندی نمی کنند. درعوض، رزوه ها به گونه ای عمل می کنند که به صورت مکانیکی دو صندلی زاویه جفت را به هم نزدیک می کنند.

اتصال مکانیکی رزوه مستقیم لوله ملی (NPSM) دو صندلی مخروطی 30 درجه را به هم متصل می کند تا آب بندی را ایجاد کند. کوپلینگ های مشعل 45 درجه SAE در کاربردهای فشار پایین تر مانند خطوط سوخت، خطوط روغن داغ یا خطوط مبرد استفاده می شود. صندلی های JIC با زاویه 37 درجه در خطوط فشار متوسط ​​و فشار بالا در تجهیزات سنگین برای اتصال مجموعه های شلنگ هیدرولیک به اجزای سیستم هیدرولیک استفاده می شود.

انواع اورینگ برای کوپلینگ شیلنگ

سه نوع طرح مهر و موم O-ring وجود دارد: O-ring boss، O-ring-face seal seal و O-ring flange. در طراحی باس، رزوه های مستقیم اتصال را ایجاد می کنند در حالی که یک O-ring لاستیکی مهر و موم را ایجاد می کند. رزوه ها حلقه O را به سمت پورت می کشند، که دارای یک شیار ماشین کاری شده برای O-ring است، آن را صاف می کند و یک مهر و موم عالی برای کاربردهای فشار بالا ایجاد می کند.

در مهر و موم O-ring با صورت صاف، O-ring در یک شیار روی صورت نر قرار می گیرد. مهر و موم زمانی ساخته می شود که حلقه O نر به صورت صاف ماده برخورد کند. اتصالات مهر و موم صورت O-ring نر فقط با اتصالات مهر و موم اورینگ مادگی چرخان جفت می شود.

شرکت سپهر هیدرویک کاران آماده همکاری با تمامی شرکت های صنعتی میباشد.
