ساختار شیلنگ هیدرولیک؛ لایه داخلی، تقویت‌کننده و روکش چه کاری می‌کنند؟
ساختار شیلنگ هیدرولیک معمولاً سه بخش اصلی دارد: لایه داخلی مسیر عبور سیال را تشکیل می‌دهد؛ لایه تقویت‌کننده به شیلنگ توان تحمل فشار می‌دهد؛ و روکش بیرونی از اجزای زیرین در برابر شرایط محیط کار محافظت می‌کند. جنس و آرایش این بخش‌ها در محصولات مختلف یکسان نیست. بعضی شیلنگ‌ها تقویت سیمی دارند، بعضی از الیاف مصنوعی استفاده می‌کنند و در برخی طراحی‌ها، چند نوع تقویت‌کننده و لایه میانی کنار هم قرار می‌گیرند.
شناخت این ساختمان کمک می‌کند هنگام بررسی یک شیلنگ، ارتباط میان سیال، فشار، حرکت دستگاه و محیط کار را بهتر بفهمید. در ادامه، نقش هر لایه، تفاوت ساختمان‌های رایج و روش خواندن مشخصات ساختاری در دیتاشیت را بررسی می‌کنیم.

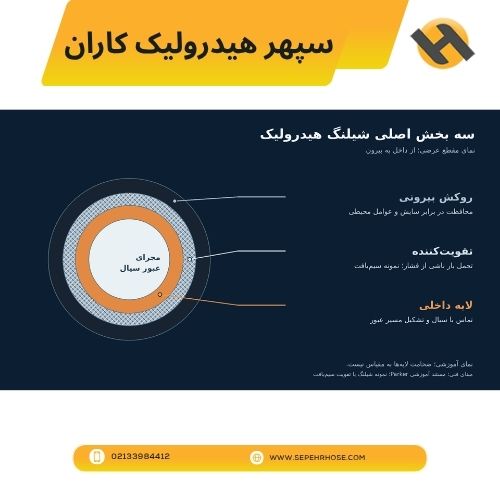

ساختار شیلنگ هیدرولیک از چه بخش‌هایی تشکیل می‌شود؟
اگر مقطع یک شیلنگ را از داخل به بیرون بررسی کنیم، ابتدا مجرای عبور سیال و دیواره داخلی، سپس تقویت‌کننده و در نهایت پوشش خارجی دیده می‌شود. «سه بخش اصلی» یک تقسیم‌بندی عملکردی است؛ ممکن است ساختمان واقعی محصول، بیش از سه لایه فیزیکی داشته باشد.
بخش | نام فنی | وظیفه اصلی | پرسش مهم هنگام بررسی |
لایه داخلی | Inner Tube | تشکیل مسیر عبور و تماس مستقیم با سیال | آیا جنس آن با سیال و دمای کار سازگار است؟ |
تقویت‌کننده | Reinforcement | تحمل بار ناشی از فشار و محدودکردن انبساط | آیا طراحی محصول برای فشار و شرایط کار مناسب است؟ |
روکش بیرونی | Outer Cover | حفاظت از ساختمان زیرین در برابر محیط | چه مقاومت‌هایی برای آن اعلام شده است؟ |
لایه‌های میانی، در صورت وجود | Intermediate / Bonding Layers | جداسازی یا پیوند اجزای ساختمان | سازنده چه نقشی برای آن‌ها تعریف کرده است؟ |
این اجزا با هم یک محصول مهندسی‌شده را تشکیل می‌دهند. شناخت یکی از لایه‌ها به‌تنهایی برای تعیین تمام مشخصات شیلنگ کافی نیست.
لایه داخلی شیلنگ هیدرولیک چه کاری می‌کند؟
تیوب داخلی اولین بخش شیلنگ است که با روغن یا سیال سیستم تماس دارد. این لایه باید مسیر مناسبی برای انتقال سیال فراهم کند و در محدوده دمایی و کاربرد تعیین‌شده، با آن سازگار بماند.
در راهنمای آموزشی Gates، جنس تیوب بر اساس ماده عبوری و دمای آن انتخاب می‌شود. همین راهنما قطر داخلی تیوب را مبنای سایز شیلنگ معرفی می‌کند. بنابراین قطر بیرونی، که روکش و تقویت‌کننده را هم شامل می‌شود، معادل سایز داخلی نیست.
جنس لایه داخلی چیست؟
جنس تیوب به خانواده محصول بستگی دارد. برای نمونه، Gates در مدل M4K-XTF از لاستیک مصنوعی نیتریلی و در MegaTech II از لاستیک CPE استفاده کرده است. Polyhose نیز برای PH358 جنس تیوب را الاستومر ترموپلاستیک اعلام می‌کند.
این مثال‌ها نشان می‌دهند عبارت «لایه داخلی لاستیکی» یا «ترموپلاستیک» فقط نقطه شروع شناخت است. نام دقیق ماده و محدوده کاربرد همان محصول، اطلاعات کامل‌تری می‌دهد.
چرا سازگاری تیوب با سیال مهم است؟
ممکن است دو سیستم هر دو با عنوان «روغن هیدرولیک» شناخته شوند، اما نوع روغن یا شرایط دمایی آن‌ها متفاوت باشد. انتخاب تیوب باید با نام و مشخصات سیال انجام شود؛ سپس محدوده دمای مجاز و تأیید سازنده بررسی شود.
برای مثال، اگر یک کارخانه نوع سیال خود را تغییر دهد، بررسی فشار شیلنگ به‌تنهایی کافی نیست. سازگاری لایه داخلی با سیال جدید نیز باید کنترل شود. این بررسی کمک می‌کند شیلنگ متناسب با شرایط واقعی دستگاه انتخاب شود.
لایه تقویت‌کننده چگونه به تحمل فشار کمک می‌کند؟
تقویت‌کننده بخش باربر در ساختار شیلنگ هیدرولیک است. فشار سیال به دیواره داخلی نیرو وارد می‌کند و این بخش به کنترل تغییر شکل و تحمل بار کمک می‌کند. جنس آن می‌تواند سیم فولادی، الیاف مصنوعی یا ترکیبی از آن‌ها باشد.
سه آرایش مهم برای شناخت این بخش عبارت‌اند از تقویت الیافی، سیم‌بافت و سیم‌مارپیچ. هر آرایش باید در کنار جنس مواد، سایز و مشخصات محصول بررسی شود.
تقویت‌کننده الیافی
در این طراحی، رشته‌های نساجی یا الیاف مصنوعی در ساختمان شیلنگ به کار می‌روند. وجود تقویت الیافی به معنی معمولی یا غیرهیدرولیکی بودن شیلنگ نیست.
برای نمونه، Polyhose PH263 دارای دو لایه بافت نساجی است و برای خطوط هیدرولیک با فشار متوسط و پالس کم معرفی شده است. در PH358 نیز یک یا چند بافت الیاف مصنوعی به‌عنوان تقویت‌کننده اعلام شده است. کاربرد این محصولات باید با محدوده همان کد و سایز تطبیق داده شود.
تقویت‌کننده سیم‌بافت یا Wire Braid
در ساختمان سیم‌بافت، رشته‌های سیم به شکل متقاطع در اطراف تیوب قرار می‌گیرند. این ساختمان در بسیاری از شیلنگ‌های هیدرولیک رایج است و می‌تواند یک یا چند لایه تقویت داشته باشد.
Polyhose برای PH296 یک بافت سیم فولادی و برای PH258 دو بافت سیم فولادی اعلام کرده است. این دو نمونه کمک می‌کنند معنی «یک‌لا سیم» و «دولا سیم» در بازار روشن شود: این اصطلاح‌ها معمولاً تعداد لایه‌های تقویت سیمی را توصیف می‌کنند.
تقویت‌کننده سیم‌مارپیچ یا Spiral Wire
در ساختمان مارپیچ، سیم‌ها در لایه‌های جداگانه به دور تیوب پیچیده می‌شوند و جهت پیچش لایه‌های متوالی تغییر می‌کند. این آرایش با الگوی متقاطع سیم‌بافت تفاوت دارد. راهنمای فنی Parker نمونه‌های مقطع سیم‌بافت و چهارلایه مارپیچ را جداگانه نمایش می‌دهد.
نوع تقویت | ساختمان کلی | نکته کاربردی |
الیافی | بافت رشته‌های نساجی یا الیاف مصنوعی | کاربرد و فشار از دیتاشیت تعیین می‌شود |
سیم‌بافت | سیم‌های بافته‌شده و متقاطع | تعداد بافت‌ها بخشی از مشخصات ساختمان است |
سیم‌مارپیچ | لایه‌های سیم پیچیده‌شده با جهت‌های متناوب | معماری متفاوتی برای تحمل بار ایجاد می‌کند |
ترکیبی | استفاده از دو یا چند نوع تقویت | ویژگی‌ها به طراحی کامل محصول وابسته است |
آیا تعداد لایه بیشتر همیشه بهتر است؟
تعداد لایه‌ها یکی از اطلاعات ساختاری است، اما نتیجه انتخاب باید از مشخصات محصول به دست بیاید. نمونه روشن، Polyhose PH293 است: سازنده تقویت آن را یک یا دو لایه سیم‌بافت معرفی می‌کند، در حالی که این سری برای خطوط با فشار ثابت ۲۱۰ بار عرضه می‌شود.
بنابراین مقایسه دو شیلنگ باید با توجه به کد، سایز، فشار مجاز، شعاع خمش و کاربرد انجام شود. بررسی جامع یک‌لا، دولا، چهارلا و شش‌لا موضوع جداگانه‌ای است؛ در این مقاله هدف، شناخت ساختمان تقویت‌کننده است.
روکش بیرونی شیلنگ چه نقشی دارد؟
روکش بخش قابل‌مشاهده شیلنگ است و از ساختمان زیرین در برابر محیط کار محافظت می‌کند. مقاومت در برابر سایش، شرایط جوی، روغن بیرونی، اوزون یا سایر عوامل، به جنس و فرمول روکش همان محصول بستگی دارد.
در صفحه رسمی PH258، روکش لاستیک مصنوعی مقاوم به سایش، شرایط جوی، روغن و اوزون معرفی شده است. در PH358، روکش پلی‌یورتان به کار رفته است. بنابراین همه شیلنگ‌های هیدرولیک روکش لاستیکی یکسان ندارند.
روکش بافته‌شده نیز وجود دارد. Gates در MegaTech II، پوشش خارجی را بافت پلی‌استر معرفی می‌کند، در حالی که تقویت‌کننده اصلی محصول دو لایه سیم فولادی است. این مثال نشان می‌دهد بافت قابل‌مشاهده بیرونی الزاماً همان لایه تحمل فشار نیست.
روکش صاف و روکش دارای اثر بافت چه تفاوتی دارند؟
ظاهر سطح، همیشه معیار برتری فنی نیست. Manuli توضیح می‌دهد که اثر مارپیچی روی برخی روکش‌های سنتی از فرایند ولکانش باقی می‌ماند. این شرکت برای نمونه‌های صاف معرفی‌شده خود، حفظ ویژگی‌هایی مانند مقاومت به سایش و اوزون و انطباق با استانداردها را اعلام کرده است.
پس روکش صاف را نمی‌توان در همه محصولات بهتر از روکش دارای اثر بافت دانست. مقایسه باید بر اساس مشخصات همان دو محصول باشد. در بعضی کاربردها، سطح صاف می‌تواند برای تمیزکردن یا نصب مزیت عملی داشته باشد.

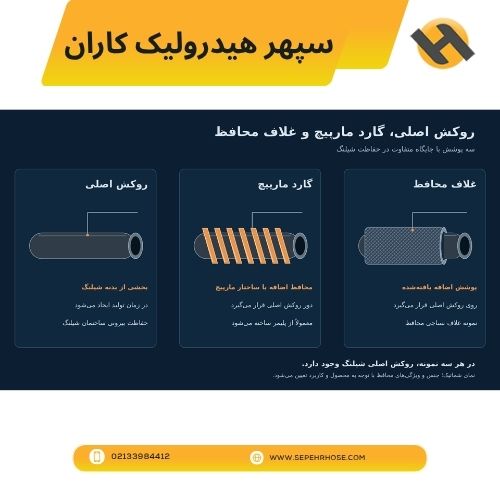

روکش اصلی با گارد و محافظ شیلنگ چه تفاوتی دارد؟
روکش اصلی هنگام تولید، بخشی از بدنه شیلنگ می‌شود. گارد مارپیچ یا غلاف محافظ، یک قطعه اضافه است که با توجه به کاربرد روی شیلنگ نصب می‌شود.
در فهرست محصولات Polyhose نیز گارد و غلاف محافظ جدا از خانواده‌های شیلنگ معرفی شده‌اند. این جداسازی برای خرید مهم است: سفارش یک شیلنگ با روکش مشخص، لزوماً به معنی دریافت محافظ اضافه نیست.
محافظ باید با نیاز محل نصب انتخاب شود؛ برای مثال، هدف ممکن است کاهش تماس مستقیم با سطح ساینده باشد. همچنین مسیر و بست‌گذاری باید بررسی شود تا علت سایش دائمی باقی نماند.
لایه‌ها هنگام کار چگونه با هم همکاری می‌کنند؟
درک ساختار شیلنگ هیدرولیک زمانی کاربردی می‌شود که آن را هنگام کار تصور کنیم. تیوب با سیال تماس دارد، تقویت‌کننده بار فشار را تحمل می‌کند و روکش با محیط بیرونی مواجه است. حرکت دستگاه و خم‌شدن شیلنگ نیز بر مجموعه این اجزا اثر می‌گذارد.
برخی طراحی‌ها بین تقویت‌کننده‌ها، لایه‌های جداکننده یا پیوندی دارند. به همین دلیل مدل سه‌بخشی، به معنی سه لایه فیزیکی در همه محصولات نیست. تصویر مقطع رسمی سازنده بهترین کمک برای شناخت جزئیات ساختمان است.
برای ارزیابی عملکرد، ساختمان باید همراه با مشخصاتی مانند فشار کاری و حداقل شعاع خمش خوانده شود. مثلاً PH296 برای سایزهای مختلف، مقادیر جداگانه فشار و شعاع خمش دارد؛ دانستن اینکه «یک‌لا سیم» است، تمام این اطلاعات را منتقل نمی‌کند.
آیا همه شیلنگ‌های هیدرولیک ساختمان یکسانی دارند؟
خیر. وظیفه اصلی آن‌ها انتقال سیال در شرایط تعیین‌شده است، اما جنس تیوب، نوع تقویت و پوشش می‌تواند تفاوت زیادی داشته باشد. جدول زیر نمونه‌های واقعی را کنار هم قرار می‌دهد.
محصول رسمی | لایه داخلی | تقویت‌کننده | روکش |
Polyhose PH258 | لاستیک مصنوعی مقاوم به روغن و آب | دو لایه سیم‌بافت فولادی | لاستیک مصنوعی |
Polyhose PH358 | الاستومر ترموپلاستیک | یک یا چند بافت الیاف مصنوعی | پلی‌یورتان |
Transfer Oil VHP 10000 | الاستومر پلی‌استر | یک یا دو بافت آرامید به‌اضافه یک بافت سیم فولادی | پلی‌یورتان |
Gates MegaTech II | لاستیک مصنوعی CPE | دو لایه سیم‌بافت فولادی | بافت پلی‌استر |
این جدول برای شناخت تنوع ساختمان است؛ محصولات آن جایگزین مستقیم یکدیگر معرفی نمی‌شوند.
Transfer Oil در VHP 10000 ترکیب آرامید و سیم فولادی را به کار برده است. این نمونه نشان می‌دهد تقویت‌کننده الزاماً فقط یک ماده ندارد. در یک طراحی ترکیبی، آرایش اجزا برای دستیابی به ویژگی‌های تعیین‌شده محصول انتخاب می‌شود.
جایگاه اطلاعات Exitflex در شناخت ساختمان شیلنگ
Exitflex در سایت رسمی خود، عرضه خانواده‌های شیلنگ PTFE، لاستیکی و ترموپلاستیک برای بازارهای هیدرولیک و صنعتی را معرفی می‌کند و تولید این خانواده‌ها را به شرکت مادر، Polyhose، نسبت می‌دهد. بخش‌های شیلنگ لاستیکی و ترموپلاستیک سایت نیز به Polyhose ارجاع دارند.
بنابراین برای بررسی محصولی با نام Exitflex، علاوه بر برند باید کد دقیق و سند فنی آن شناسایی شود. مشخصات یک خانواده را نمی‌توان به همه شیلنگ‌های این برند تعمیم داد.
شناخت ساختار در یک کاربرد صنعتی چه کمکی می‌کند؟
فرض کنید قرار است شیلنگ یک بخش متحرک لودر بررسی و جایگزین شود. این مثال آموزشی است و گزارش پروژه اجراشده نیست. شیلنگ با روغن سیستم تماس دارد، هنگام کار تحت فشار قرار می‌گیرد و در مسیر حرکت بازو خم می‌شود. محیط نیز می‌تواند شامل گردوغبار و تماس با قطعات مجاور باشد.
برای بررسی، پرسش‌ها را به بخش مربوط متصل می‌کنیم:
شرایط کاربرد | بخش مرتبط | اطلاعات موردنیاز |
نوع روغن و دمای سیال | تیوب داخلی | سازگاری و محدوده دمای محصول |
فشار و نوسان آن | تقویت‌کننده و طراحی کامل | فشار کاری و مشخصات عملکردی |
حرکت بازو | ساختمان کامل | شعاع خمش و مسیر نصب |
تماس با قطعات مجاور | روکش و حفاظت اضافه | مقاومت روکش و بررسی مسیر |
اتصال به دستگاه | مجموعه شیلنگ | ترکیب مناسب شیلنگ، اتصال و مونتاژ |
مزیت این روش آن است که درخواست خرید از یک عبارت کلی مثل «دولا سیم» به اطلاعات قابل‌بررسی تبدیل می‌شود. واحد خرید، تعمیرکار و تأمین‌کننده راحت‌تر می‌توانند درباره محصول مناسب صحبت کنند.
آسیب هر لایه چه نشانه‌هایی می‌تواند داشته باشد؟
آسیب لایه‌ها همیشه از بیرون قابل‌تشخیص نیست. بازرسی ظاهری اطلاعات مفیدی می‌دهد، اما علت نهایی مشکل ممکن است به بررسی تخصصی نیاز داشته باشد.
مشاهده | ارتباط احتمالی | اقدام مناسب |
ساییدگی روکش | تماس با سطح یا قطعه مجاور | بررسی شدت آسیب و اصلاح مسیر یا حفاظت |
نمایان‌شدن تقویت‌کننده | از بین رفتن بخشی از حفاظت خارجی | ارزیابی فوری برای تعویض طبق دستور سازنده |
ترک، تاول یا تغییر شکل غیرعادی | آسیب یا شرایط نامناسب کار | بررسی محصول و شرایط سرویس |
مشکل جریان یا آلودگی مشکوک | احتمال مشکل داخلی یا عامل دیگری در سیستم | بررسی فنی؛ ظاهر برای تشخیص کافی نیست |
بازرسی باید پس از توقف و بی‌فشارشدن سیستم طبق رویه ایمن دستگاه انجام شود. برای پیدا کردن نشتی، شیلنگ تحت فشار را با دست بررسی نکنید. این نکته کوتاه، لازمه بازرسی است؛ ادامه تصمیم با توجه به وضعیت واقعی و دستور سازنده انجام می‌شود.
چک‌لیست بررسی ساختار شیلنگ از روی دیتاشیت
در سند فنی، ابتدا بخش Construction یا ساختار را پیدا کنید. سپس اطلاعات آن را با مشخصات عملکردی و کاربرد کنار هم بخوانید.
- کد کامل محصول و سایز موردنظر مشخص است.
- جنس Inner Tube ثبت شده است.
- نوع و تعداد تقویت‌کننده از فیلد Reinforcement خوانده شده است.
- جنس و ویژگی‌های Cover مشخص است.
- سازگاری با سیال و محدوده دمای کار بررسی شده است.
- فشار کاری و حداقل شعاع خمش از ردیف همان سایز خوانده شده است.
- نیاز به روکش ویژه یا محافظ اضافه بررسی شده است.
- اتصال و روش مونتاژ مناسب محصول مشخص است.
این چک‌لیست برای فهم بهتر ساختمان محصول است. برای انتخاب جامع، اطلاعات سایز، دما، کاربرد، سیال، فشار و اتصالات را در چارچوب STAMPED تکمیل کنید.
اشتباهات رایج در شناخت لایه‌های شیلنگ
دولا سیم را با دو لایه کل اشتباه گرفتن: دولا معمولاً به تقویت سیمی اشاره دارد؛ تیوب و روکش همچنان اجزای دیگری هستند.
تعیین کیفیت از روی ظاهر: روکش صاف، رنگ مشخص یا اثر بافت، به‌تنهایی همه ویژگی‌های فنی را نشان نمی‌دهد.
یکی دانستن بافت بیرونی و تقویت‌کننده: پوشش نساجی می‌تواند روی تقویت سیمی قرار گرفته باشد؛ نمونه MegaTech II این تفاوت را نشان می‌دهد.
انتخاب فقط با نام خانواده: کد محصول و سایز برای خواندن فشار و شعاع خمش لازم‌اند.
یکی دانستن شیلنگ و مجموعه مونتاژشده: مجموعه شامل شیلنگ و اجزای اتصال است؛ بررسی ساختمان بدنه فقط بخشی از بررسی نهایی است.
پرسش‌های متداول درباره ساختار شیلنگ هیدرولیک
شیلنگ هیدرولیک چند لایه دارد؟
معمولاً سه بخش عملکردی شامل تیوب داخلی، تقویت‌کننده و روکش دارد. تعداد واقعی لایه‌ها می‌تواند به دلیل چند تقویت‌کننده یا لایه‌های میانی بیشتر باشد.
کدام لایه وظیفه اصلی تحمل فشار را دارد؟
تقویت‌کننده نقش اصلی در تحمل بار فشار دارد، اما فشار مجاز به طراحی کامل محصول و سایز آن وابسته است.
آیا همه شیلنگ‌های هیدرولیک سیم فولادی دارند؟
خیر. برخی محصولات تقویت الیافی دارند و بعضی از ترکیب الیاف و سیم استفاده می‌کنند.
تفاوت سیم‌بافت و سیم‌مارپیچ چیست؟
در سیم‌بافت، رشته‌ها الگوی متقاطع دارند. در سیم‌مارپیچ، سیم‌ها در لایه‌های جداگانه با جهت‌های متناوب پیچیده می‌شوند.
آیا روکش بیرونی همیشه لاستیکی است؟
خیر. روکش پلی‌یورتان و پوشش نساجی نیز در محصولات مشخص استفاده می‌شوند. جنس دقیق باید از دیتاشیت خوانده شود.
روکش ضدسایش همان محافظ شیلنگ است؟
خیر. روکش بخشی از ساختمان اصلی است؛ محافظ، قطعه اضافه‌ای است که متناسب با کاربرد روی شیلنگ نصب می‌شود.
آیا سالم بودن ظاهر به معنی سالم بودن تمام لایه‌هاست؟
ظاهر سالم اطلاعات مثبتی می‌دهد، اما تمام وضعیت داخلی را نشان نمی‌دهد. سابقه کار، شرایط سرویس و معیارهای بازرسی نیز اهمیت دارند.
مشاوره فنی برای انتخاب شیلنگ متناسب با کاربرد
برای انتخاب، مشخصات سیال، فشار، دما، سایز و مسیر نصب را همراه کد شیلنگ قبلی و تصاویر اتصالات آماده کنید. کارشناسان سپهر هیدرولیک کاران می‌توانند در بررسی گزینه مناسب و نیازهای پرس و مونتاژ به شما کمک کنند. برای هماهنگی، از راه‌های ارتباطی و شماره‌های درج‌شده در سایت استفاده کنید.
شناخت ساختار شیلنگ هیدرولیک، نقطه شروع یک بررسی فنی دقیق‌تر است: تیوب را با سیال و دما، تقویت‌کننده را با بار فشار و روکش را با محیط کار مرتبط کنید؛ سپس مشخصات کامل همان محصول را مبنای تصمیم قرار دهید.
