راهنمای خرید کوپلینگ هیدرولیک

راهنمای خرید کوپلینگ‌های هیدرولیک و کاربردهای آن‌ها

راهنمای خرید کوپلینگ هیدرولیک از موضوعاتی است که برای بسیاری از فعالان صنعتی اهمیت بالایی دارد؛ چرا که کوپلینگ‌های هیدرولیک از اجزای حیاتی در سیستم‌های هیدرولیک هستند و در بسیاری از صنایع برای انتقال مایعات تحت فشار و اتصال و جداسازی سریع و ایمن خطوط هیدرولیک استفاده می‌شوند.

در این مقاله به شما کمک می‌کنیم بهترین انتخاب را با توجه به جنس، فشار کاری، استاندارد، نوع کاربری و برندهای معتبر انجام دهید.

کوپلینگ هیدرولیک چیست و چرا اهمیت دارد؟

کوپلینگ‌ یا اتصال‌دهنده، وظیفه اتصال دو بخش از مدار هیدرولیک را برعهده دارد. بسته به نوع طراحی، ممکن است به صورت پیچی، فشاری یا کوئیک‌کپلینگ باشد. عملکرد صحیح کوپلینگ‌ها برای حفظ ایمنی و راندمان سیستم حیاتی است.

نکاتی که قبل از خرید کوپلینگ باید رعایت شوند

۱. بررسی جنس کوپلینگ‌های هیدرولیک

جنس کوپلینگ، مستقیماً روی مقاومت آن در برابر فشار، خوردگی و شرایط محیطی تأثیر دارد.این کوپلینگ ها دو نوع کوپلینگ آهنی و کوپلینگ استیل هستند.

نکته: در مدارهای حساس یا محیط‌های اسیدی، همیشه استیل را ترجیح دهید. برای کاربری‌های عمومی، آهنی انتخاب اقتصادی‌تری است.

۲. استانداردهای کوپلینگ هیدرولیک

کوپلینگ‌های استاندارد معمولاً طبق یکی از این موارد ساخته می‌شوند:

• ISO 7241-A/B: از رایج‌ترین استانداردهای جهانی برای کوپلینگ‌های سریع‌اتصال.

• DIN 2353: برای سیستم‌های فشار متوسط و بالا، معمولاً در صنایع اروپایی.

• SAE J516: برای اتصالات فلزی در فشارهای بالا، کاربرد زیاد در آمریکا و خاورمیانه.

• BS EN ISO 5675: مخصوص تجهیزات کشاورزی و تراکتورها.

هنگام خرید حتماً بررسی کنید که کوپلینگ موردنظر با استاندارد سیستم شما سازگار باشد.

۳. فشار کاری کوپلینگ؛ عامل تعیین‌کننده انتخاب

فشار کاری کوپلینگ باید با فشار کاری کل سیستم مطابقت داشته باشد. در جدول زیر، محدوده فشار انواع رایج کوپلینگ را مشاهده می‌کنید:

هشدار: استفاده از کوپلینگ فشار پایین در سیستم پرفشار، باعث ترکیدن یا نشتی خواهد شد!

۴. انتخاب کوپلینگ بر اساس نوع کاربری

هر نوع مدار هیدرولیک نیاز به کوپلینگ خاص خود دارد. در جدول زیر به‌صورت خلاصه بررسی کرده‌ایم:

۵. بررسی برندهای معتبر کوپلینگ هیدرولیک

FAPARCO (فاپرکو) – ایتالیا

• ویژگی‌ها: ساخت دقیق، آب‌بندی عالی، مقاوم در برابر فشار بالا

• مزیت: مناسب برای سیستم‌های حساس و بادوام

• قیمت: نسبتاً بالا ولی ارزش خرید دارد

DNP – ایتالیا

• ویژگی‌ها: کیفیت خوب، طراحی صنعتی، سازگار با سیستم‌های ISO

• مزیت: موجود در بازار ایران، تنوع بالا

• قیمت: میان‌رده، انتخاب مناسب برای مصارف نیمه‌سنگین و عمومی

🆚 مقایسه کوتاه:

انواع کوپلینگ‌های هیدرولیک

بر اساس نیازهای مختلف سیستم‌ها، کوپلینگ‌های هیدرولیک در انواع مختلف طراحی و تولید می‌شوند. در ادامه، به بررسی انواع مختلف کوپلینگ‌ها پرداخته‌ایم:

1. کوپلینگ‌های پیچی (Threaded Couplings)

کوپلینگ‌های پیچی یکی از ساده‌ترین و پرکاربردترین انواع کوپلینگ‌ها هستند. این نوع کوپلینگ‌ها با استفاده از رزوه‌های داخلی و خارجی به یکدیگر متصل می‌شوند. این کوپلینگ‌ها معمولاً برای سیستم‌های هیدرولیک با فشار پایین تا متوسط مورد استفاده قرار می‌گیرند.

• ویژگی‌ها:

  • اتصال ثابت و مقاوم.
  • نیاز به ابزار خاص برای نصب و جداسازی.
  • مناسب برای فشارهای متوسط و پایین.
• کاربردها:

  • صنایع کوچک و متوسط.
  • سیستم‌های هیدرولیک کم‌فشار.
  • سیستم‌های کشاورزی و ماشین‌آلات سبک.

2. کوپلینگ‌های فشاری (Push-On Couplings)

این کوپلینگ‌ها به‌طور معمول برای سیستم‌های هیدرولیک با فشار پایین طراحی شده‌اند. این کوپلینگ‌ها به‌راحتی به شیلنگ‌ها فشار داده می‌شوند و برای اتصال به شیلنگ‌های هیدرولیک نیازی به ابزار خاص ندارند.

• ویژگی‌ها:

  • نصب و جداسازی آسان.
  • مناسب برای فشارهای پایین.
  • انعطاف‌پذیری بالا و راحتی در نصب.
• کاربردها:

  • سیستم‌های کوچک هیدرولیک.
  • دستگاه‌های کشاورزی و باغبانی.
  • تجهیزات صنعتی کوچک.

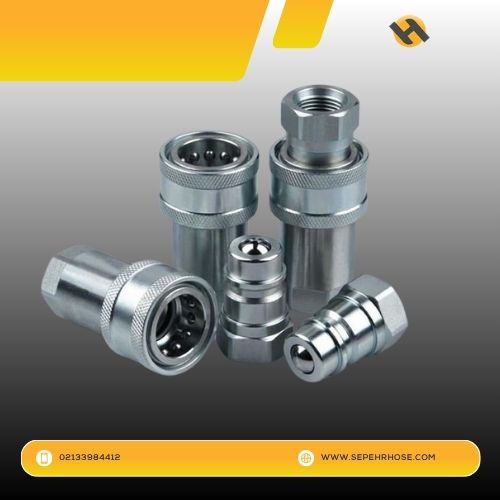

3. کوپلینگ‌های سریع‌اتصال (Quick-Connect Couplings)

این نوع کوپلینگ‌ها یکی از پرطرفدارترین و پرکاربردترین انواع کوپلینگ‌های هیدرولیک هستند. کوپلینگ‌های سریع‌اتصال اجازه می‌دهند که اتصال و جداسازی شیلنگ‌ها در مدت‌زمان کوتاهی و بدون نیاز به ابزار خاص انجام شود. این کوپلینگ‌ها برای سیستم‌های هیدرولیک با فشار متوسط تا بالا استفاده می‌شوند.

• ویژگی‌ها:

  • نصب و جداسازی سریع و آسان.
  • مقاوم در برابر فشارهای متوسط و بالا.
  • کارکرد در شرایط محیطی سخت.
• کاربردها:

  • صنایع سنگین و ماشین‌آلات ساختمانی.
  • تجهیزات معدنی و نفت و گاز.
  • سیستم‌های هیدرولیک با نیاز به تعویض سریع و مکرر.

4. کوپلینگ‌های با مهر و موم (Seal-Lok Couplings)

این کوپلینگ‌ها به گونه‌ای طراحی شده‌اند که در برابر نشت مایعات مقاومت بسیار بالایی دارند. کوپلینگ‌های Seal-Lok برای سیستم‌های هیدرولیک با فشار بالا استفاده می‌شوند که نیاز به اتصالات محکم و مقاوم در برابر نشت دارند.

• ویژگی‌ها:

  • مقاوم در برابر نشت مایعات.
  • مناسب برای سیستم‌های هیدرولیک با فشار بسیار بالا.
  • طول عمر طولانی و کارکرد در شرایط سخت.
• کاربردها:

  • صنایع نفت و گاز.
  • نیروگاه‌ها و سیستم‌های هیدرولیک صنعتی.
  • سیستم‌های هیدرولیک با فشار بسیار بالا.

5. کوپلینگ‌های ضد آتش (Fire-Resistant Couplings)

کوپلینگ‌های ضد آتش به گونه‌ای طراحی شده‌اند که در برابر حرارت و شعله مقاوم هستند. این نوع کوپلینگ‌ها برای سیستم‌های هیدرولیک که در معرض دماهای بالا و شرایط خطرناک قرار دارند، استفاده می‌شوند.

• ویژگی‌ها:

  • مقاوم در برابر آتش و حرارت.
  • استفاده در محیط‌های با دمای بالا و خطرناک.
  • طراحی برای جلوگیری از آسیب در هنگام حریق.
• کاربردها:

  • صنایع نفت و گاز.
  • نیروگاه‌ها و تأسیسات شیمیایی.
  • سیستم‌های هیدرولیک در محیط‌های خطرناک.

ویژگی‌های مهم در انتخاب کوپلینگ هیدرولیک

برای انتخاب کوپلینگ هیدرولیک مناسب، باید به ویژگی‌های مختلفی توجه کنید که هر کدام می‌توانند تأثیر زیادی در عملکرد کلی سیستم هیدرولیک داشته باشند:

1. مقاومت در برابر فشار

یکی از مهم‌ترین ویژگی‌هایی که باید در هنگام انتخاب کوپلینگ‌ها در نظر بگیرید، مقاومت آن‌ها در برابر فشار است. کوپلینگ باید قادر باشد فشار کاری سیستم هیدرولیک شما را تحمل کند. برای سیستم‌هایی با فشار بالا، کوپلینگ‌های با مقاومت بیشتر ضروری است.

2. مقاومت در برابر دما

برخی از کوپلینگ‌ها باید در دماهای بالا یا پایین کار کنند. بنابراین، بررسی محدوده دمایی کوپلینگ از اهمیت بالایی برخوردار است تا از عملکرد صحیح در شرایط مختلف اطمینان حاصل کنید.

3. مقاومت در برابر مواد شیمیایی

در بسیاری از صنایع، سیستم‌های هیدرولیک ممکن است با مواد شیمیایی خاصی در تماس باشند. به همین دلیل، انتخاب کوپلینگ‌هایی که در برابر مواد شیمیایی مقاوم هستند، از اهمیت ویژه‌ای برخوردار است.

4. نوع اتصال و سایز

نوع اتصال و سایز کوپلینگ‌ها باید با شیلنگ‌ها و اتصالات سیستم شما هماهنگ باشد. انتخاب سایز و نوع مناسب کوپلینگ می‌تواند از بروز مشکلات در عملکرد سیستم جلوگیری کند.

5. سهولت در نصب و نگهداری

یکی دیگر از نکات مهم، سهولت در نصب و نگهداری کوپلینگ‌ها است. کوپلینگ‌هایی که نیاز به ابزارهای پیچیده ندارند و نصب آن‌ها ساده است، می‌توانند در کاهش زمان و هزینه‌های نگهداری مؤثر باشند.

نکات تکمیلی در خرید کوپلینگ هیدرولیک

• استانداردها و گواهینامه‌ها: اطمینان حاصل کنید که کوپلینگ انتخابی مطابق با استانداردهای بین‌المللی مانند ISO و SAE باشد تا از کیفیت و ایمنی محصول اطمینان حاصل کنید.
• برند و کیفیت: از برندهای معتبر استفاده کنید تا از دوام و کارکرد مطلوب کوپلینگ‌ها در بلندمدت مطمئن شوید.
• مشاوره با کارشناسان: اگر در انتخاب کوپلینگ دچار تردید شدید، بهتر است با کارشناسان فنی مشورت کنید تا بهترین محصول را متناسب با نیاز سیستم خود انتخاب کنید.

انتخاب کوپلینگ هیدرولیک مناسب، می‌تواند تأثیر بسزایی در عملکرد بهینه و ایمنی سیستم‌های هیدرولیک داشته باشد. انواع مختلف کوپلینگ‌ها ویژگی‌های خاص خود را دارند که می‌توانند برای شرایط مختلف کاربردی باشند. با توجه به فشار، دما، نوع سیال و نیازهای خاص سیستم هیدرولیک خود، باید اقدام به انتخاب مناسب‌ترین کوپلینگ کنید. همچنین، توجه به استانداردهای بین‌المللی و مشاوره با متخصصین می‌تواند به شما کمک کند تا بهترین انتخاب را داشته باشید.
