تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم؛ یک‌لا، دولا، چهارلا یا شش‌لا؟

تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم در تعداد و آرایش لایه‌های تقویت‌کننده فولادی و تأثیر آن‌ها بر عملکرد شیلنگ است. در مدل‌های متداول و هم‌سایز، شیلنگ دولا سیم معمولاً فشار کاری بیشتری از مدل یک‌لا تحمل می‌کند؛ مدل‌های چهارلا و شش‌لا نیز غالباً ساختار سیم‌مارپیچ دارند. بااین‌حال، انتخاب مناسب فقط با شمردن لایه‌ها ممکن نیست: فشار کاری مجاز، سایز، ضربان فشار، دما، سیال، شعاع خمش و مجموعه اتصال باید هم‌زمان بررسی شوند.

بنابراین، شیلنگ شش‌لا لزوماً برای هر دستگاهی بهتر نیست و شیلنگ یک‌لا نیز الزاماً انتخاب ضعیفی محسوب نمی‌شود. انتخاب درست، مدلی است که مشخصات مستند آن با شرایط واقعی مدار سازگار باشد. در این مقاله، شیلنگ‌های تقویت‌شده با سیم فولادی را بررسی می‌کنیم و برای مقایسه شیلنگ های هیدرولیک از نمونه‌های پارکر، مانولی، ترانسفر اویل، گیتس و پولی‌هوز استفاده می‌کنیم.

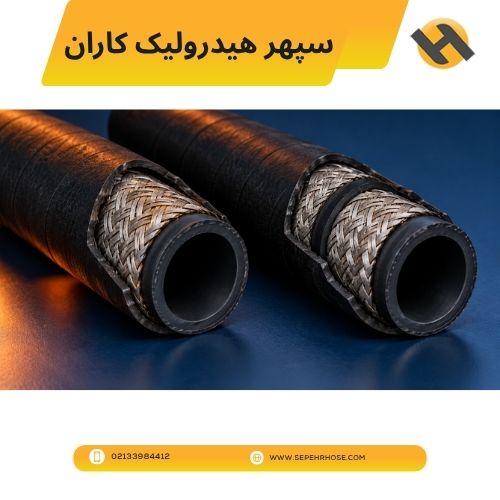

منظور از شیلنگ یک‌لا و چندلا سیم چیست؟

شیلنگ هیدرولیک معمولاً سه بخش اصلی دارد: لایه داخلی در تماس با سیال، بخش تقویت‌کننده و روکش بیرونی. عبارت‌های یک‌لا، دولا، چهارلا و شش‌لا سیم به تعداد لایه‌های تقویت‌کننده فولادی اشاره دارند؛ نه تعداد کل لایه‌های تشکیل‌دهنده شیلنگ.

در شیلنگ یک‌لا سیم، یک لایه سیم‌بافت فولادی پیرامون لایه داخلی قرار می‌گیرد. مدل دولا سیم دو لایه سیم‌بافت دارد. در بسیاری از مدل‌های چهارلا و شش‌لا، تقویت‌کننده از لایه‌های سیم‌مارپیچ تشکیل شده است.

نکته مهم این است که «لایه سیم» با «لایه نخ» تفاوت دارد. شیلنگ‌های دارای تقویت‌کننده نساجی، مشخصات و کاربردهای خود را دارند و نباید صرفاً به دلیل مشابهت ظاهری یا تعداد لایه‌ها با مدل‌های سیم‌دار مقایسه شوند.

نام انگلیسی شیلنگ‌های سیم‌دار در کاتالوگ

برای جست‌وجوی محصول، بهتر است علاوه بر نام فارسی، اصطلاح انگلیسی ساختار آن را نیز بشناسید.

این عبارت‌ها نوع ساختار را نشان می‌دهند. برای سفارش، باید نام سازنده، سری محصول، سایز و کد دقیق نیز مشخص باشد.

تفاوت سیم‌بافت و سیم‌مارپیچ چیست؟

در ساختار سیم‌بافت یا Wire Braid، دسته‌های سیم با جهت‌های متقاطع به‌صورت بافته‌شده پیرامون لایه داخلی قرار می‌گیرند. این ساختار در بسیاری از شیلنگ‌های یک‌لا و دولا سیم دیده می‌شود.

در ساختار سیم‌مارپیچ یا Wire Spiral، سیم‌های هر لایه با آرایش مارپیچی پیرامون شیلنگ قرار می‌گیرند و جهت پیچش لایه‌های مجاور معمولاً مخالف یکدیگر است. بسیاری از شیلنگ‌های چهارلا و شش‌لا از این ساختار استفاده می‌کنند.

در نتیجه، مقایسه یک‌لا با چهارلا فقط مقایسه تعداد لایه‌ها نیست؛ نوع آرایش تقویت‌کننده نیز تغییر می‌کند. همچنین نمی‌توان نتیجه گرفت که هر شیلنگ سیم‌مارپیچ، در تمام شرایط فشار یا انعطاف بهتری از هر شیلنگ سیم‌بافت دارد. مقایسه معتبر باید میان محصولات مشخص و بر اساس دیتاشیت انجام شود.

تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم در مشخصات واقعی

برای دیدن تفاوت عملی، بهتر است ابتدا مدل‌های یک‌لا و دولا را در سایز شیلنگ  یکسان مقایسه کنیم. جدول زیر نمونه‌های نیم‌اینچ مانولی و پولی‌هوز را نشان می‌دهد.

در این نمونه‌ها، مدل دولا فشار کاری بیشتری دارد؛ اما این اعداد را نباید به تمام شیلنگ‌های یک‌لا و دولا تعمیم داد. فشار مجاز به خانواده محصول و سایز وابسته است.

برای مثال، عبارت «شیلنگ دولا ۲۷۵ بار» بدون ذکر سایز و مدل، مشخصات کاملی نیست. ممکن است همان سری محصول در سایز دیگر، فشار کاری متفاوتی داشته باشد.

مثال انتخاب برای یک مدار ۲۰۰ بار

فرض کنید مدار به شیلنگ نیم‌اینچ نیاز دارد و حداکثر فشار واقعی آن، با احتساب جهش‌های فشار، ۲۰۰ بار است. مدل‌های یک‌لای ۱۶۰ بار جدول برای این شرایط مناسب نیستند.

مدل‌های دولای ۲۷۵ بار می‌توانند از نظر فشار وارد مرحله بررسی شوند؛ ولی انتخاب نهایی هنوز به دمای سیال، سازگاری مواد، حرکت شیلنگ، ضربان فشار و اتصال مورد استفاده وابسته است.

اگر عدد ۲۰۰ بار فقط فشار معمول روی گیج باشد، ابتدا باید مشخص شود مدار هنگام تغییر جهت شیر، توقف عملگر یا تغییر بار چه فشارهای گذرایی ایجاد می‌کند.

آیا شیلنگ دولا همیشه انعطاف کمتری دارد؟

تعداد لایه بیشتر می‌تواند با افزایش وزن یا قطر بیرونی همراه باشد؛ اما برای تعیین انعطاف و امکان نصب، باید مشخصات همان محصول را خواند.

در نمونه‌های نیم‌اینچ پولی‌هوز، تفاوت به این صورت است:

در این مقایسه، مدل دولا سنگین‌تر و قطورتر است، ولی حداقل شعاع خمش اعلام‌شده یکسان است. بنابراین، جمله «دولا همیشه شعاع خمش بیشتری دارد» دقیق نیست.

از طرف دیگر، شعاع خمش یکسان به معنی نیروی یکسان برای خم‌کردن دو شیلنگ نیست. برای مسیرهای متحرک، علاوه بر شعاع خمش، رفتار شیلنگ در حرکت، وزن مجموعه و محدودیت‌های نصب نیز اهمیت دارد.

نمونه شیلنگ‌های سیم‌دار از سازندگان مختلف

شناخت نام‌های کاتالوگی کمک می‌کند هنگام جست‌وجو، استعلام یا بررسی جایگزین، محصول را دقیق‌تر شناسایی کنید. بااین‌حال، نام یک سری همیشه تعداد لایه ثابت در تمام سایزها را تضمین نمی‌کند.

پارکر؛ Parker GlobalCore 722 و 797

در بروشور Parker GlobalCore، سری 722 دارای تقویت‌کننده چهارلایه سیم‌مارپیچ معرفی شده است.

سری 797 مثال مهمی از تغییر ساختار با سایز است: سایز 797-4 تقویت‌کننده دولا سیم‌بافت دارد، درحالی‌که برای سایزهای بزرگ‌تر این خانواده، ساختار چهار یا شش‌لایه سیم‌مارپیچ معرفی شده است.

پس هنگام جست‌وجوی «Parker 797 Hose»، نام خانواده برای تعیین تعداد لایه کافی نیست. باید کد سایز و مشخصات همان ردیف کاتالوگ نیز بررسی شود.

مانولی؛ Manuli TRACTOR و ROCKMASTER

در محصولات مانولی، TRACTOR/1SN یک‌لا سیم‌بافت و TRACTOR/2SN دولا سیم‌بافت هستند. برای جست‌وجوی نمونه‌های نیم‌اینچ، کدهای H02004012 و H01027012 کاربرد دارند.

در گروه سیم‌مارپیچ، ROCKMASTER/4SH از نمونه‌های چهارلا است. خانواده ROCKMASTER/13 نیز در محدوده‌های سایزی مشخص، ساختار چهار یا شش‌لایه دارد.

به همین دلیل، عبارت «Manuli R13» باید با نام کامل خانواده و سایز تکمیل شود.

ترانسفر اویل؛ Transfer Oil 1SB و 2SB

ترانسفر اویل نشان می‌دهد که شیلنگ ترموپلاستیک می‌تواند تقویت‌کننده فولادی داشته باشد. ترموپلاستیک بودن به‌تنهایی به معنی نخ‌دار بودن نیست.

محصول 088 – 1SB – STEEL BRAID ANTIABRASION TWIN دارای یک لایه سیم‌بافت فولادی در ساختار هر شیلنگ است. محصول 085 – 2SB – TWO STEEL BRAIDS ANTIABRASION نیز با تقویت‌کننده دولا فولادی معرفی می‌شود.

در نام محصول اول، TWIN به آرایش جفتی شیلنگ‌ها اشاره دارد؛ نباید آن را به معنی دولا سیم تفسیر کرد.

گیتس؛ Gates Global G2

محصول Gates Global G2 2-Wire Braid Hose — SAE 100R2 Type AT دارای دو لایه سیم‌بافت فولادی است.

برای بررسی این محصول، نام Global G2 را همراه با سایز مورد نیاز جست‌وجو کنید. عبارت SAE 100R2 Type AT مشخصه استانداردی محصول است و جای کد سفارش سازنده را نمی‌گیرد.

پولی‌هوز؛ Polyhose PH253، PH254 و PH178

در محصولات پولی‌هوز، PH253 – R1AT/1SN نمونه یک‌لا و PH254 – R2AT/2SN نمونه دولا سیم‌بافت هستند.

خانواده PH178 – R13 نیز نمونه‌ای از شیلنگ سیم‌مارپیچ است که تعداد لایه‌های آن در محدوده‌های سایزی مشخص تغییر می‌کند. بنابراین، برای این خانواده هم باید کد کامل محصول بررسی شود.

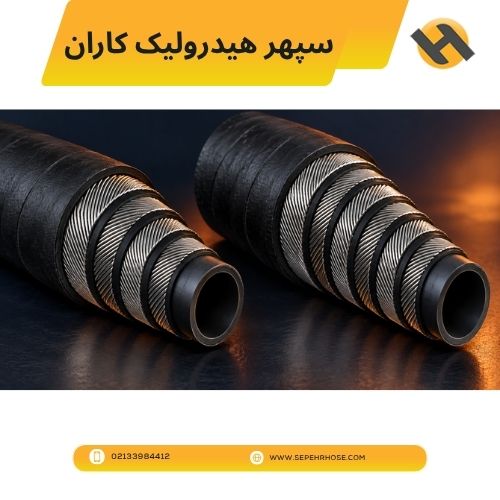

تفاوت شیلنگ چهارلا و شش‌لا سیم چیست؟

شیلنگ‌های چهارلا و شش‌لا در بسیاری از خانواده‌ها برای شرایط کاری سنگین‌تر طراحی شده‌اند؛ اما تعداد لایه بیشتر الزاماً به معنی فشار کاری بالاتر نیست.

برای مثال، در خانواده Polyhose PH178 – R13، کد PH178-12 در سایز سه‌چهارم اینچ چهارلایه و کد PH178-20 در سایز یک‌ویک‌چهارم اینچ شش‌لایه است. فشار کاری اعلام‌شده هر دو ۳۵۰ بار است.

این دو محصول هم‌سایز نیستند؛ بنابراین، از این مثال نمی‌توان برتری یکی را نتیجه گرفت. نکته این است که سازنده برای قطر بزرگ‌تر، ساختار تقویت‌کننده متفاوتی به کار برده و همان رده فشار را حفظ کرده است.

آیا R13 یا R15 همیشه شش‌لا هستند؟

خیر. شناسه‌هایی مانند SAE 100R13 و SAE 100R15 را نباید معادل یک تعداد لایه ثابت در تمام محصولات دانست.

برای تشخیص دقیق، بخش Reinforcement کاتالوگ و محدودیت‌های سایزی آن را بخوانید. توضیحی که برای یک سایز یا محدوده قطر آمده، نباید به تمام خانواده تعمیم داده شود.

نام سری، کد محصول و استاندارد شیلنگ چه تفاوتی دارند؟

برای بررسی تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم، این سه اطلاعات باید جدا شناخته شوند:

• نام سری: خانواده تجاری محصول، مانند TRACTOR، ROCKMASTER یا GlobalCore.
• کد محصول: شناسه مدل و سایز، مانند PH254-08 یا H01027012.
• استاندارد یا تیپ: مشخصه‌ای مانند EN 853 2SN یا SAE 100R2AT.

دو محصول از برندهای مختلف ممکن است تیپ استاندارد مشابهی داشته باشند، ولی در روکش، شعاع خمش، دمای مجاز یا مجموعه اتصالات تفاوت داشته باشند.

در بسیاری از کاتالوگ‌ها، سایز Dash بر مبنای یک‌شانزدهم اینچ بیان می‌شود؛ برای نمونه، ‎-8 معمولاً به نیم‌اینچ اشاره دارد. بااین‌حال، سایز باید با جدول همان سازنده تطبیق داده شود.

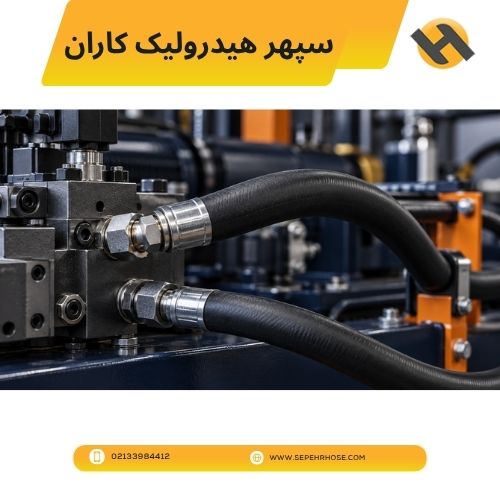

کدام شیلنگ برای کاربرد شما مناسب‌تر است؟

انتخاب باید از نیاز مدار آغاز شود. جدول زیر مسیر بررسی را مشخص می‌کند، نه اینکه برای هر کاربرد یک تعداد لایه قطعی تعیین کند.

سناریوی اول: تعویض شیلنگ در یونیت ثابت

در یک یونیت ثابت، اگر مدل یک‌لا تمام الزامات مدار را پوشش دهد، افزایش تعداد لایه ضرورت ندارد. انتخاب مدل سنگین‌تر و قطورتر ممکن است نصب را دشوارتر کند، بدون اینکه نیاز مشخصی را برطرف کند.

اما این تصمیم باید بر اساس فشار واقعی و شرایط کار باشد؛ صرفاً کارکردن شیلنگ قبلی، تأیید فنی کافی نیست.

سناریوی دوم: شیلنگ روی بازوی متحرک

در بازوی متحرک، تحمل فشار فقط یکی از معیارهاست. شیلنگ باید در کل دامنه حرکت، بدون پیچش، کشیدگی یا خم‌شدن کمتر از شعاع مجاز کار کند.

اگر مدل جایگزین قطر بیرونی یا وزن بیشتری داشته باشد، فاصله از قطعات مجاور و وضعیت بست‌ها نیز باید دوباره بررسی شود.

سناریوی سوم: خرابی ناشی از سایش

اگر روکش بر اثر تماس با لبه فلزی یا شیلنگ مجاور آسیب دیده، افزایش تعداد لایه سیم راه‌حل کامل نیست. مسیر نصب، روکش، بست‌ها و محافظ باید بررسی شوند.

تقویت‌کننده فولادی وظیفه‌ای متفاوت از روکش ضدسایش دارد؛ این دو ویژگی جای یکدیگر را نمی‌گیرند.

پنج معیار مهم‌تر از تعداد لایه سیم

۱. فشار کاری و جهش‌های فشار

مبنای انتخاب، Working Pressure مجاز محصول است. فشار ترکیدگی یا Burst Pressure، مجوز کارکرد شیلنگ در آن فشار نیست.

همچنین فشار عادی نمایش‌داده‌شده روی گیج ممکن است جهش‌های کوتاه مدار را نشان ندهد. فشار مورد نیاز باید با توجه به شرایط واقعی کار مشخص شود.

۲. سایز داخلی و دبی

قطر داخلی باید با دبی و محدودیت افت فشار مدار سازگار باشد. تعداد لایه بیشتر، مشکل انتخاب قطر نامناسب را جبران نمی‌کند.

برای جایگزینی نیز سایز نامی را همراه با ابعاد واقعی و مشخصات سازنده بررسی کنید.

۳. دما و سازگاری با سیال

مقاومت تقویت‌کننده فولادی به معنی سازگاری لایه داخلی با هر سیال نیست. نوع روغن، افزودنی‌ها و دمای کار باید در محدوده مجاز محصول باشند.

در صورت تغییر سیال دستگاه، تأیید قبلی شیلنگ را نباید بدون بررسی ادامه داد.

۴. حرکت و شعاع خمش

حداقل شعاع خمش باید در تمام وضعیت‌های دستگاه رعایت شود. پیچش هنگام نصب، کشیدگی در حرکت و خم تند کنار اتصال می‌توانند انتخاب مناسب را هم به خرابی برسانند.

مسیر شیلنگ را در حالت ثابت و هنگام حرکت کامل عملگر بررسی کنید.

۵. اتصال و مشخصات پرس

شیلنگ و اتصال باید به‌عنوان یک مجموعه ارزیابی شوند. مشابهت رزوه یا جا رفتن اتصال در شیلنگ، سازگاری مجموعه را ثابت نمی‌کند.

سری اتصال، پوسته، آماده‌سازی و قطر پرس باید با دستورالعمل معتبر همان مجموعه هماهنگ باشند.

آیا می‌توان شیلنگ یک‌لا را با دولا یا چهارلا جایگزین کرد؟

گاهی ممکن است، اما جایگزینی خودکار نیست. مدل جدید باید علاوه بر فشار، با سیال، دما، حرکت و فضای نصب سازگار باشد.

قطر بیرونی متفاوت ممکن است روی بست‌ها و فضای عبور اثر بگذارد. اتصال و تنظیم پرس قبلی نیز نباید بدون تأیید برای مدل جدید استفاده شود.

در جهت معکوس، جایگزینی شیلنگ چندلا با یک‌لا فقط پس از بررسی مستند الزامات مدار قابل ارزیابی است. کم‌بودن فشار معمول دستگاه، به‌تنهایی دلیل کافی نیست.

اشتباهات رایج هنگام خرید شیلنگ سیم‌دار

• سفارش فقط با عبارت «دولا» یا «چهارلا»، بدون سایز و کد محصول.
• تعمیم فشار کاری یک سایز به تمام سایزهای یک خانواده.
• استفاده از فشار ترکیدگی به‌عنوان مبنای انتخاب.
• فرض اینکه تمام محصولات ترموپلاستیک نخ‌دار هستند.
• تعیین تعداد لایه فقط از روی نام استاندارد.
• استفاده از اتصال یا قطر پرس قبلی برای محصول جدید.
• انتخاب شیلنگ صرفاً با نام دستگاه، مانند «شیلنگ بیل مکانیکی».
• تلاش برای حل خرابی ناشی از سایش با افزایش تعداد لایه سیم.

چک‌لیست قابل استفاده برای استعلام و انتخاب

پیش از سفارش، این اطلاعات را در یک فرم ثبت کنید:

1. نام سازنده و نام کامل انگلیسی محصول.
2. کد کاتالوگی و سایز داخلی.
3. حداکثر فشار مورد نیاز و وضعیت جهش‌های فشار.
4. نوع سیال و محدوده دمای کار.
5. طول مجموعه و مشخصات دو سر اتصال.
6. مسیر نصب، شعاع خمش و دامنه حرکت.
7. وضعیت سایش، گرما و نیاز به محافظ.
8. مشخصات اتصال و الزامات مونتاژ.
9. تصویر نوشته‌های روی شیلنگ قبلی و محل نصب.
10. علت تعویض یا نوع خرابی قبلی.

این فرم، مقایسه پیشنهادهای مختلف را آسان‌تر می‌کند و احتمال سفارش محصولی با نام مشابه اما مشخصات متفاوت را کاهش می‌دهد.

پرسش‌های متداول

تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم چیست؟

تفاوت در تعداد و آرایش تقویت‌کننده فولادی است و می‌تواند بر فشار کاری، وزن، ابعاد و رفتار شیلنگ اثر بگذارد. نتیجه دقیق باید از دیتاشیت همان مدل و سایز استخراج شود.

آیا شیلنگ دولا همیشه فشار بیشتری از یک‌لا تحمل می‌کند؟

در بسیاری از مدل‌های متداول هم‌سایز چنین است، اما نمی‌توان آن را قانون تمام محصولات دانست. مقایسه باید بین کدهای مشخص انجام شود.

آیا شیلنگ شش‌لا از چهارلا بهتر است؟

انتخاب به نیاز مدار بستگی دارد. تعداد لایه بیشتر، بدون بررسی سایز، فشار، خمش و عملکرد محصول، دلیل برتری نیست.

از روی نوشته شیلنگ چگونه تعداد لایه را تشخیص دهیم؟

نام سازنده، سری و سایز را از نوشته استخراج کنید و بخش تقویت‌کننده در کاتالوگ را بخوانید. برخی خانواده‌ها در سایزهای مختلف ساختار متفاوت دارند.

آیا شیلنگ ترموپلاستیک می‌تواند دولا سیم باشد؟

بله. ترموپلاستیک نوع مواد شیلنگ را توصیف می‌کند. محصولاتی مانند Transfer Oil 085 – 2SB دارای تقویت‌کننده دولا فولادی هستند.

آیا شیلنگ دولا به پرس بیشتری نیاز دارد؟

تنظیم پرس با تعداد لایه تعیین نمی‌شود. قطر پرس و روش مونتاژ باید مطابق مشخصات شیلنگ، اتصال و پوسته انتخاب‌شده باشد.

برای انتخاب، مشخصات مدار را مبنا قرار دهید

در بررسی تفاوت شیلنگ هیدرولیک یک لا و چند لا سیم، تعداد لایه نقطه شروع شناخت محصول است. تصمیم نهایی باید بر اساس کد دقیق، سایز، فشار کاری، سیال، دما، شرایط حرکت و مجموعه اتصال گرفته شود.
